Алюминиевый профиль для витражей / фасадов ТП-50300
Ставшая наиболее популярной фасадная серия ТП-50300 имеет 2 варианта конструктивных решений.
В основном варианте в качестве стоек используются профили ТП-50300, ригелей – профили ТП-50300 и ЭК-50. Крепление ригелей к стойкам осуществляется внахлест. Такое решение позволяет изготавливать витражи в вертикальном и наклонном исполнениях, одно- и двускатные светопрозрачные покрытия за счет гарантированного отвода влаги с ригелей на стойку.
Во втором варианте используются алюминиевые профили ЭК-50, ригели крепятся без нахлеста. Витражи только в вертикальном исполнении.

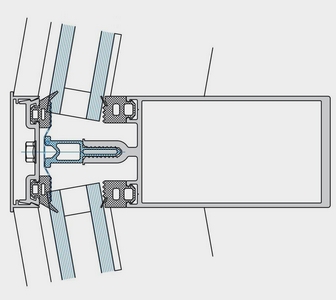

В фасадах ТП-50300 угловые переходы выполняются с применением одной стойки.
Алюминиевые фасады изготавливаются как в проем, так и навесные. Крепление навесного фасада к стене здания осуществляется при помощи стальных или алюминиевых навесных узлов крепления. В конструкции алюминиевых узлов предусмотрена возможность регулировки по высоте.
В фасадную серию ТП-50300 легко встраиваются конструкции дверей и створок системы «ТАТПРОФ».
Особенность серии ТП-50300 – возможность встраивания «скрытых» створок с шириной лицевой поверхности профиля 70 мм. Снаружи створки неотличимы от участков с глухим остеклением. Используется заполнение толщиной 6 и 24 мм.
Технические характеристики серии ТП-50300
Ширина лицевой поверхности профилей - 50 мм
Высота сечения профилей: стоек от 56 до 162 мм, ригелей от 34 до 133 мм
Заполнение: глухое и прозрачное толщиной 6, 24, 32 мм; в витражах со «скрытыми» створками – 6, 24 мм.
Приведенное сопротивление теплопередачи конструкции витража с двухкамерным стеклопакетом СПД (6М-8-6М-8-4И) – 0,54 м2*С/ Вт.
Индекс изоляции внешнего шума конструкции витража с двухкамерным стеклопакетом 32 мм – 27дБА.
Класс звукоизоляции – Г.
Воздухопроницаемость при перепаде давления 100 Па. Класс воздухопроницаемости – В.
