Технические данные
- Услие закрывания - EN2, EN3, EN4
- Для стандартных дверей шириной от 900мм. до 1100мм.
- Для левых и правых дверей
- Тип рычага - складная тяга
- Скорость закрывания и дохлоп регулируются двумя независимыми клапанами в диапазонах 180° - 15° и 15° - 0°
- Фиксация открытого положения (с использованием опционального рычага)
- Вес 1,4кг.
- Размеры - 220мм. х 55мм. х 53мм.
Наилучшее экономичное решение для стандартной двери

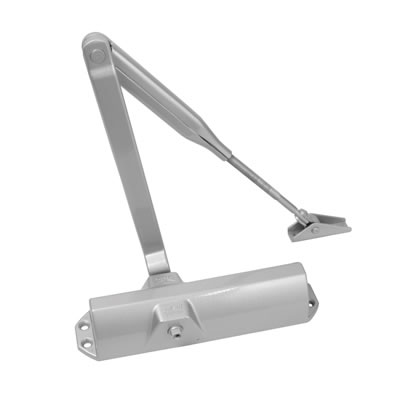

Доводчик TS-68 - это экономичная разработка фирмы DORMA. Он может применятся на любых типах дверей. Монтируется без монтажной пластины быстро и просто. Настройка усилия закрывания на размеры двери производится с помощью рычага и изменения монтажных размеров.
Для продавцов
Недорогое решение для стандартной двери
Одна модель для всех видов монтажа
Для монтажников
- Подходит для левых и правых дверей
- Простой и быстрый монтаж
- Оптимальное закрепление на любых дверных конструкциях без монтажной пластины
Для проектировщиков
- Малые габариты
- Экономичен и надежен
Для пользователя
- Стабильный и практически независимый от температуры процесс закрывания
- Оптимальное выставление скорости и надежность закрывания благодаря двум регулировочным клапанам
Стандартные функции
- Бесступенчато регулируемая скорость в диапазоне 180° - 15°
- Бесступенчато регулируемая скорость в диапазоне 15° - 0°
- Область фиксации для исполнения с фиксатором (опция)

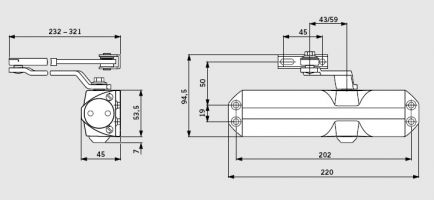

Габаритные размеры
Типы монтажа

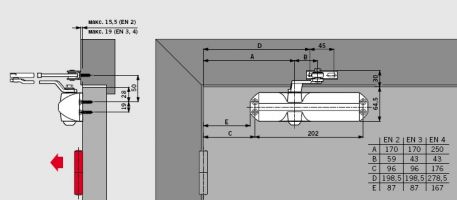

- Монтаж на дверном полотне со стороны петель

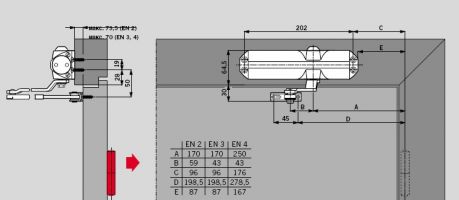

- Монтаж на дверной коробке со стороны, противоположной петлям

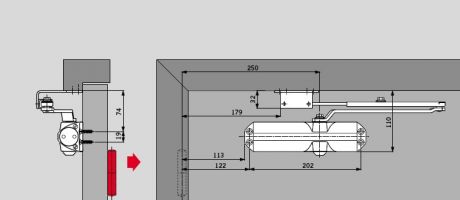

- Параллельный монтаж с помощью монтажного уголка на сторону противоположную петлям

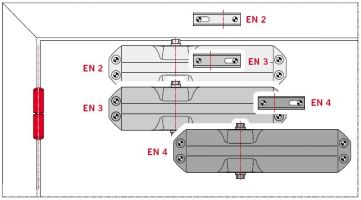

Регулировка усилия закрывания
Ширина двери, мм | Регулировка на велечину усилия |
от 850 | EN 2 |
от 950 | EN 3 |
0т 1100 | EN 4 |
Регулировка усилия доводчика на имеющуюся ширину двери осуществляется у TS - 68 простым смещением корпуса и/или поворотом рычага.
