Фрикционная петля СТН-1725
Технические условия
Фрикционные петли СТН-1725 предназначены для установки на створки, изготовленные из алюминиевого профиля серии ЭК-89 ЗАО «Тапроф» или других подобных систем (см. рис.), а также из ПВХ и деревянного профиля с зазором по фальцу 16…18 мм. (см. рис.)
Петли самобалансируются, что исключает необходимость в дополнительных поддерживающих элементах для фиксации створки в открытом положении.
Имеется возможность тормозного усилия и, как следствие – угла открывания.
Полностью скрытые. Невидимые как изнутри помещения, так и снаружи.
Выполнены из коррозионно-стойких материалов.
Климатическое исполнение петель – О1 по ГОСТ 15150. Изделия предназначены для эксплуатации во всех климатических районах на суше, кроме района с очень холодным климатом (Антарктида).
Петли подходят для окон со следующими параметрами:
высота створки по фальцу – 535…1500 мм,
-
ширина створки по фальцу – 480…1600 мм
-
вес створки - до 75 кг
-
фиксируемые углы открывания – 18º, 25º, 35º
-
максимальный угол открывания – 45°.
Монтаж и обслуживание

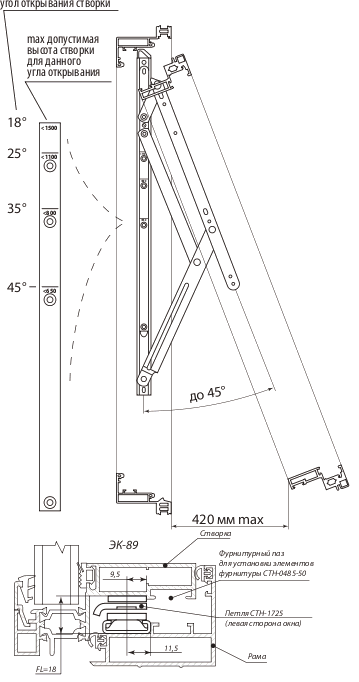

Петли должны быть установлены между двумя параллельными поверхностями в зазоре между фальцами рамы и створки согласно рисунку внизу. Если в профилях имеются фурнитурные пазы, то рекомендуется установить в них подкладки.
Все отверстия, предназначенные для установки, должны быть использованы.
Петли фиксируются:
- винтами М5 с цилиндрическими головками, которые должны вкручиваться в резьбовые вставки или вкладыши на глубину резьбы не менее 6 мм. Один винт должен быть с потайной головкой см.рис.
- в деревянных и ПВХ- профилях допускается применять саморезы Ø 5, при этом в ПВХ- профилях саморезы должны проходить через арматуру или закладные элементы.
Верхние части петель должны быть установлены на расстоянии около 2 мм от верхних внутренних углов рамы.
Обслуживание и смазка петель не требуется. Удалять грязь с петель следует влажной тканью или моющими средствами, не содержащими кислотных и абразивных веществ.
В комплект поставки петли входит планка, фиксирующая угол открывания створки на величину 18º, 25º, 35º,45°
