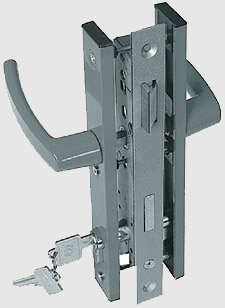

Нажимной гарнитур СТН-0555
Нажимной гарнитур СТН-0555 предназначен для установки на алюминиевые, пластиковые и деревянные двери.
Крепление на двери – сквозное винтовое.

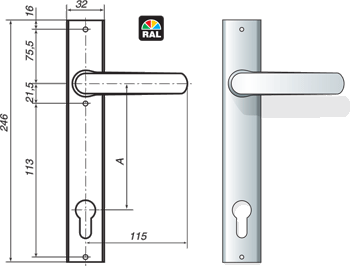

Расстояние между осью ручки и цилиндром замка 85 мм и 92 мм.
Совместим с замками GU-1212, KFV-39, KFV-49, Kale и др.
Покрытие ППМ по каталогу RAL, в т.ч. и головок крепежных винтов.
Планки из профилированного алюминия, ширина планок 32 мм, механизм самовозврата ручки не предусмотрен.
| СТН-0555 | |||
| Обозначение | Толщина |
А, мм | Совместимость с замками |
| СТН-0555 | 36...45 |
92 |
KFV-39, KFV-49, GU-1212 |
| -01 | 46...55 | ||
| -02 | 56...65 | ||
| -03 | 66...75 | ||
| -04 | 76...85 | ||
| -10 | 36...45 |
85 |
Kale |
| -11 | 46...55 | ||
| -12 | 56...65 | ||
| -13 | 66...75 | ||
| -14 | 76...85 | ||

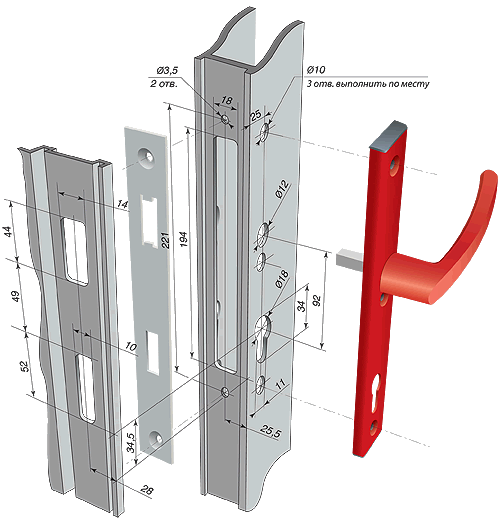

Схема механической обработки
под установку нажимного гарнитура
